Mouton ou joug de cloche : reconnaître, choisir et restaurer la bonne pièce

Dans le vocabulaire de la fonderie, l’article « mouton ou joug » désigne la pièce supérieure qui porte la cloche, la relie à ses axes et permet sa mise en mouvement. Cette pièce travaille avec le bronze, le battant et le bâti qui reprend les charges ; elle ne doit donc jamais être considérée comme un simple accessoire décoratif. Selon l’époque et la conception de l’ensemble, elle peut être réalisée en bois, en acier ou associer plusieurs matériaux. Voici comment distinguer les termes, examiner un montage existant et décider entre conservation, réparation et remplacement.

Mouton et joug : deux mots pour une même fonction

Les termes “mouton” et “joug” peuvent désigner la pièce qui coiffe et porte une cloche, mais leur emploi varie selon les traditions de métier, les régions et le type de montage. Pour comprendre un article ancien de fonderie de cloches, mieux vaut donc partir de la fonction mécanique que du seul mot inscrit sur un dessin ou une fiche.

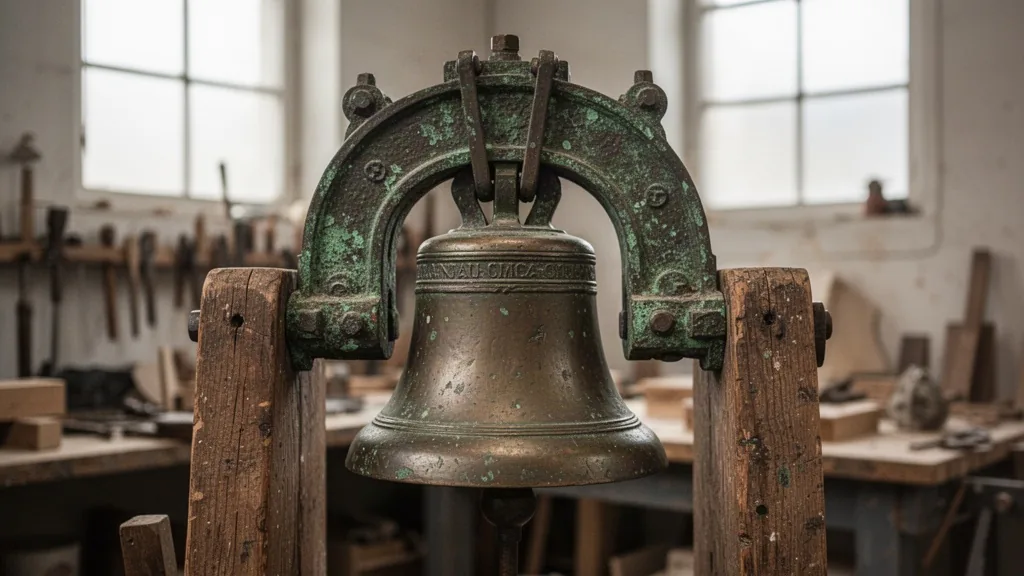

Le joug se situe au-dessus du vase en bronze. Il reçoit les anses de la cloche, directement ou par l’intermédiaire de ferrures, puis s’articule autour d’axes portés par un beffroi, un chevalet ou un bâti. Lorsque la cloche sonne en volée, cette pièce accompagne son balancement et transmet les efforts à la structure.

Le mot mouton est fréquemment associé aux montages traditionnels, notamment lorsque la pièce présente une masse importante et une forme travaillée. Le mot joug est plus descriptif : comme le joug d’attelage, il réunit, maintient et répartit les efforts. Dans certains documents, les deux appellations se recouvrent ; dans d’autres, elles distinguent une géométrie, une époque ou une technique particulière.

Ce vocabulaire ne doit pas être confondu avec celui du battant. Le battant est la pièce mobile suspendue à l’intérieur de la cloche, généralement en acier ou en fer, qui vient frapper la paroi. Le mouton, lui, reste solidaire de la cloche et commande son comportement d’ensemble lorsqu’elle bascule.

Sur une pièce non documentée, notez les mots employés sans leur attribuer trop vite une valeur absolue. Une inscription de fonderie, un plan ou une marque d’assemblage apporte un indice utile, mais la forme des anses, les ferrures et le mode de rotation restent les éléments décisifs.

Lire l’ensemble avant de déposer une pièce

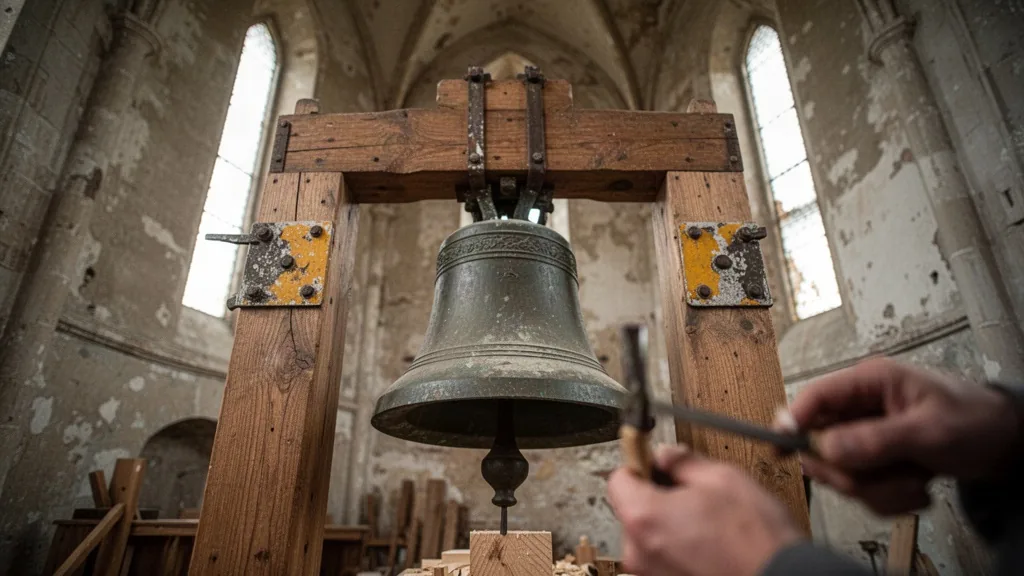

Une cloche suspendue forme un système : vase, couronne, anses, joug, axes, paliers, battant et structure porteuse travaillent ensemble. Déposer le mouton sans relever leurs positions peut faire perdre des informations essentielles au remontage et masquer la cause réelle d’un désordre.

Commencez par observer la cloche à l’arrêt et interdisez toute manipulation si une fixation paraît instable. Le diagnostic par élimination porte ensuite sur plusieurs zones :

• les anses en bronze, à rechercher sous les brides ou les ferrures ;
• le contact entre la partie supérieure de la cloche et le mouton ;
• les tirants, brides, boulons, clavettes et plaques de répartition ;
• les axes et leurs logements dans le bois ou le métal ;
• les paliers, dont le jeu peut révéler une usure ou un défaut d’alignement ;
• la suspension du battant et la zone qu’il frappe ;
• le bâti, qui doit assurer la reprise de charge sans déformation visible.

Photographiez chaque face avant démontage. Relevez l’orientation du décor, de la croix et de l’inscription, puis repérez les ferrures. Les assemblages anciens comportent parfois des cales, des épaisseurs ou des dissymétries volontaires. Les corriger au nom d’une géométrie apparemment plus propre peut modifier l’équilibre de l’ensemble.

La prudence est particulièrement importante avec les anses. Elles appartiennent au corps coulé de la cloche et leur rupture compromet la suspension. Une bride trop serrée, une portée irrégulière ou un contact ponctuel peut concentrer les efforts sur le bronze. Une fissure présumée ne se confirme ni au marteau ni à la meuleuse : elle demande l’examen d’un spécialiste de la cloche et de sa suspension.

Bois ou acier : le matériau change le chantier

Le choix entre bois et acier ne se résume pas à opposer tradition et modernité. Le bon matériau est celui qui respecte la géométrie de la cloche, son mode de sonnerie, son environnement et la capacité du bâti. Changer de matière sans recalcul ni essai revient à modifier une pièce mécanique, pas seulement son apparence.

Critère	Joug en bois	Joug en acier
Lecture de l’ouvrage	Compatible avec de nombreux assemblages anciens et leurs ferrures	Formes plus compactes possibles, souvent liées à une conception spécifique
Désordres courants	Fentes, écrasement aux appuis, humidité, attaques biologiques	Corrosion, perte de section, assemblages desserrés, soudures fissurées
Réparation	Entures ou reprises possibles si le bois restant est sain et correctement diagnostiqué	Reprises locales envisageables après contrôle des sections et des assemblages
Point de vigilance	Sens du fil, qualité des portées et humidité du bois	Couple galvanique, eau piégée et qualité des cordons de soudure
Effet d’un remplacement	Masse et forme à reproduire avec attention	Rigidité et répartition des charges à vérifier sur tout le montage

Ce que révèle un joug en bois

Un bois grisé ou marqué n’est pas nécessairement condamné. La surface peut avoir vieilli tandis que le cœur reste résistant. À l’inverse, une pièce encore bien peinte peut être affaiblie autour d’un axe, sous une bride ou dans une zone où l’eau demeure enfermée.

Recherchez les fentes traversantes, les fibres écrasées et les déformations aux points d’appui. Une pointe ou un outil fin peut aider à repérer une zone manifestement altérée, mais ce sondage ne suffit pas à qualifier la résistance de la pièce. Les réparations demandent un support sain, une essence et un fil adaptés, ainsi qu’un assemblage qui ne crée pas de nouvelle concentration d’efforts.

Une petite fissure de retrait stable n’a pas la même signification qu’une ouverture qui rejoint une fixation. Le conseil pratique est simple : marquez ses extrémités de manière réversible et surveillez son évolution, sans remettre la cloche en mouvement si la fissure touche un axe, une bride ou une portée.

Ce que cache un joug métallique

Sur l’acier, la rouille visible n’indique pas toujours la gravité du désordre. Une oxydation superficielle se prépare et se protège ; une corrosion feuilletée, une perforation ou une perte de section près d’un assemblage appellent une évaluation structurelle. Une couche épaisse de peinture ne remplace pas cet examen.

Inspectez les zones peu accessibles : dessous des plats, interfaces avec le bois, creux où séjourne l’eau et voisinage des soudures en cordon. Un contact humide entre métaux incompatibles peut créer un couple galvanique. Il faut alors raisonner sur la séparation des matériaux, l’évacuation de l’eau et la protection complète des surfaces, et non appliquer une finition uniquement sur la face visible.

Le calaminage présent sur une pièce d’acier récente ou ancienne n’est pas une protection universelle. Avant peinture ou passivation adaptée, la préparation dépend de l’état réel du métal et du système de finition retenu. Si un cordon est fissuré ou si la section paraît diminuée, confiez le contrôle à un métallier compétent en ouvrages porteurs.

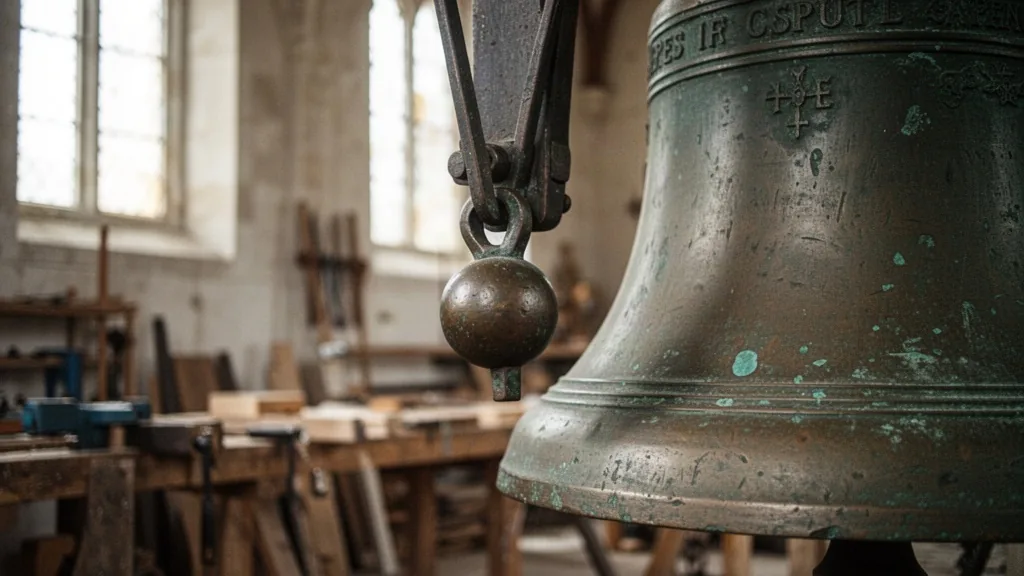

Le battant décide aussi de la qualité du montage

Un joug correctement restauré peut malgré tout produire une mauvaise sonnerie si le battant est mal suspendu ou mal aligné. Sa masse, sa longueur, son articulation et sa trajectoire déterminent l’endroit et la manière dont il frappe le vase.

Le point de frappe ne doit pas être déplacé au hasard. Une modification de la hauteur du joug, des axes ou de l’inclinaison de la cloche peut changer la rencontre entre le battant et le bronze. Le son devient alors irrégulier, tandis que les chocs peuvent se concentrer sur une zone qui n’a pas été prévue pour les recevoir.

Examinez la bélière ou l’organe intérieur auquel le battant est suspendu, ainsi que les éléments souples éventuellement présents. Le cuir peut intervenir comme liaison, articulation ou protection dans certains montages. Il vieillit toutefois sous l’effet de l’humidité, des flexions et du manque d’entretien ; son apparence extérieure ne garantit pas sa résistance.

Faites tourner ou balancer les éléments uniquement si la suspension est sécurisée et si le bâti ne présente aucun désordre. Un essai de sonnerie n’est pas une méthode de diagnostic acceptable lorsqu’une fixation est douteuse. Le silence temporaire vaut mieux qu’une démonstration d’atelier terminée par une pièce en bronze au sol.

Restaurer sans effacer les traces utiles

La restauration pertinente conserve ce qui documente la fabrication tout en rétablissant la sécurité. Une inscription, une marque de pose ou une ancienne ferrure peut expliquer l’histoire matérielle de la cloche, même si cet élément n’assure plus seul sa fonction d’origine.

Procédez dans un ordre qui laisse ouvertes les options de conservation :

1. Stabilisez la cloche et supprimez toute possibilité de mouvement involontaire.
2. Documentez les faces, les assemblages et les repères avant chaque dépose.
3. Nettoyez seulement ce qui empêche le diagnostic, sans décaper immédiatement tout le bois ou le métal.
4. Distinguez les pièces porteuses des éléments décoratifs et des ajouts postérieurs.
5. Évaluez séparément le vase en bronze, ses anses, le joug, le battant et le bâti.
6. Définissez la réparation, puis choisissez une finition compatible avec les matériaux.

La croix ou les ornements placés au-dessus du mouton méritent le même relevé. Leur fixation peut traverser la pièce porteuse ou retenir l’eau dans un assemblage. Avant de les redresser, vérifiez s’ils ont été déformés par un choc, par la corrosion ou par le mouvement du bois : traiter la forme sans traiter la cause ne ferait que déplacer le problème.

Le nettoyage doit rester mesuré. Sur le bois, un ponçage appuyé efface les marques d’outil et arrondit les arêtes. Sur le métal, un décapage agressif peut supprimer une patine cohérente ou rendre illisible une inscription. La bonne préparation retire les produits instables et la corrosion active sans fabriquer artificiellement une pièce neuve.

Réparer, reproduire ou remplacer

La conservation reste préférable lorsque la pièce possède une valeur matérielle et conserve une résistance compatible avec son usage. Le réemploi n’est toutefois défendable que si la fonction porteuse peut être assurée durablement et si les interfaces avec la cloche restent correctes.

Trois orientations sont possibles. Une réparation locale convient à un désordre circonscrit sur un matériau encore sain. Une reproduction reprend la géométrie de la pièce lorsque celle-ci est trop altérée, tout en permettant de conserver l’original comme témoin. Un remplacement redessiné peut répondre à un nouvel usage, mais il oblige à vérifier l’équilibre, les axes, le battant et la structure.

Le choix dépend notamment de ces observations :

• profondeur et emplacement des altérations ;
• état des anses et des surfaces de contact ;
• possibilité de démonter sans endommager le bronze ;
• compatibilité des nouvelles ferrures avec les pièces conservées ;
• usage futur, entre présentation fixe et sonnerie en mouvement ;
• capacité du bâti à recevoir les efforts transmis.

Une cloche destinée à rester immobile ne demande pas exactement le même dispositif qu’une cloche remise en volée. La première doit néanmoins être suspendue avec une marge de sécurité cohérente ; la seconde impose une analyse dynamique et un réglage de l’ensemble. Ne déduisez jamais la solidité d’une fixation du seul fait qu’elle a tenu jusque-là.

Quand confier l’intervention à un spécialiste

Une remise en état cosmétique peut relever d’un chantier soigneux, mais la suspension d’une cloche lourde engage des compétences de levage, de charpente, de métallerie et parfois de campanologie. Dès que vous touchez aux éléments porteurs, aux axes ou au battant, l’intervention dépasse le simple entretien de surface.

L’avis d’un spécialiste devient nécessaire si vous observez une fissure sur le bronze ou une anse, une déformation du bâti, une perte de section, un axe descellé, une soudure ouverte ou un bois profondément altéré. Il l’est aussi lorsqu’aucun document ne permet de comprendre un montage transformé à plusieurs reprises.

Avant de demander un devis, rassemblez des vues générales et rapprochées, les dimensions utiles, la description du mouvement prévu et les inscriptions lisibles. Précisez si la cloche doit sonner ou rester exposée. Ces informations permettent de distinguer une restauration fidèle, une sécurisation statique et une reconstruction fonctionnelle.

Le mouton ou joug doit finalement être lu comme le pivot d’un ensemble, et non comme une traverse interchangeable. Sa forme raconte une technique de fonderie, mais sa matière et ses assemblages doivent encore transmettre correctement les efforts. Conservez l’ancien lorsque son état le permet ; reproduisez-le lorsqu’il documente une géométrie importante ; remplacez-le lorsque la sécurité ne peut plus être garantie. L’étape suivante consiste alors à contrôler le bâti et le battant, car une pièce supérieure saine ne corrige pas un système déséquilibré.

Questions fréquentes

Peut-on exposer une cloche sans son joug d’origine ?

Oui, à condition de concevoir un support stable qui ne charge pas ponctuellement le vase ni les anses. Une présentation fixe doit rester réversible et empêcher tout basculement, même si la cloche n’est jamais mise en sonnerie.

Faut-il peindre un ancien mouton en bois ?

Pas systématiquement. La finition dépend de l’exposition, de l’état du bois et des traces à conserver ; elle ne doit ni enfermer l’humidité ni masquer les zones qui nécessitent une surveillance.

Une cloche décorative demande-t-elle les mêmes précautions ?

Son absence d’usage sonore réduit les efforts dynamiques, mais pas les risques liés au poids et à la chute. Vérifiez toujours le support, les ancrages mécaniques et la manière dont la charge est répartie.

Peut-on fabriquer soi-même un joug neuf ?

Une fabrication maison est envisageable pour un petit objet décoratif non suspendu au-dessus d’un passage. Pour une véritable cloche en bronze, surtout si elle doit se balancer, la conception et la pose doivent être confiées à des professionnels capables de vérifier matériaux, assemblages et reprise de charge.
